一、信号

（1）什么是信号

信息、数据、信号

（2）信号的分类

模拟信号——原始信号：信号连绵不断，幅度大小不固定

数字信号——电信号：信号是离散的，幅度大小固定不变

（3）信号在传输过程中产生的失真

原因：噪音、衰减

（4）数字信号的优势及模拟信号的劣势

A.抗干扰能力强

B.传输距离远并能保证质量

C.模拟信号不易于在线路中传输

二、双绞线

（1）双绞线

A.总共八根双绞线，两两绞合在一起

B.常用的有五类、超五类（100Mbps）、六类（1000Mbps）和七类（10Gbps）

（2）双绞线分类

A.屏蔽双绞线

铜线外包裹一层金属网膜

用于电磁环境非常复杂的工业环境中

B.非屏蔽双绞线

用于电磁干扰相对较弱的环境

（3）双绞线标准与分类

A.Cat 5e

衰减更小，串联更少，性能优于五类线

B.Cat 6

传输速率可达1Gbps

C.Cat 7

传输频率可达10Gbps

（4）光纤概述——光信号

A.光纤的特点

传输宽带高

传输距离远

抗干扰能力强

B.光脉冲在光纤中的传输是利用了光的全反射原理

（5）光纤分类

A.光纤分为单模光纤和多模光纤

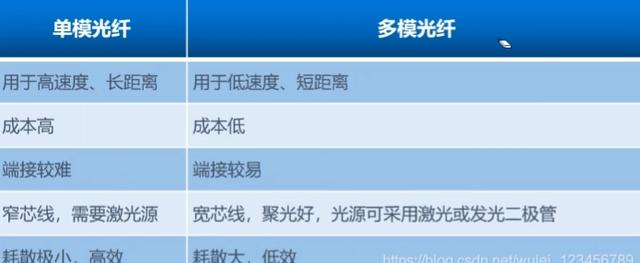

B.单模光纤与多模光纤的区别

单模光纤用于高速度、长距离，成本高，端接较难，窄芯线，需要激光源，耗散极小，高效；

多模光钎用于低速度、短距离，成本低，端接较易，宽芯线，聚光好，光源可采用激光或发光二极管，耗散大，低效。

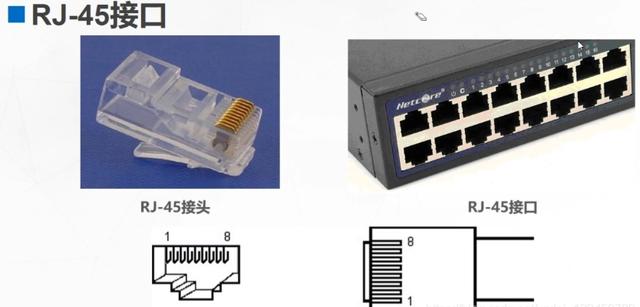

（6）以太网接口——水晶头

水晶头：RJ-45网线、RJ-11电话线

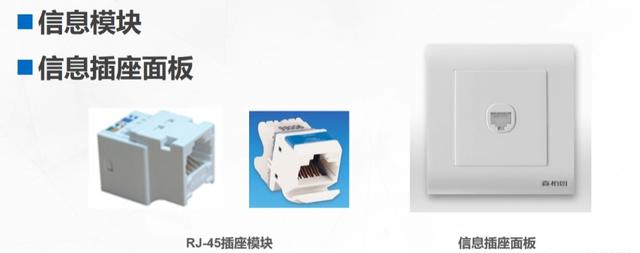

（7）信息插座

A.信息模块：一端连接电脑，另一端连接交换机

B.信息插座面板

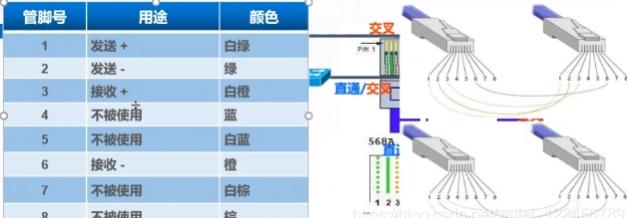

（8）双绞线的连接规范

A.T568A和T568B线序

T568A：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕

T568B：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕

其中1、2、3、6做网线，4、5、7、8不被使用，4、5或者7、8可以用来做电话线

（9）UTP电缆

A.使用T568AT568B布线标准可以创建两种类型的电缆：直通电缆和交叉电缆。

B.直通电缆是最常见的电缆类型。如果电缆一端是T568A，那么另一端也是T568A。如果电缆一端是T568B，那么另一端也是T568B。不相似设备需要使用直通电缆来连通设备。

C.交叉电缆会同时使用两种布线模式。电缆一端是T568A，另一端是T568B，相似设备需要交叉电缆来连接设备。

D.不相似设备有：交换机——路由器

集线器——PC

交换机——PC

集线器——路由器

相似设备有：交换机端口——交换机端口

交换机端口——集线器端口

集线器端口——集线器端口

路由器端口——路由器端口

PC——路由器端口

PC——PC

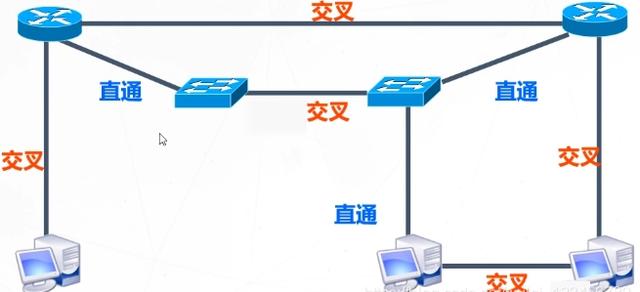

（10）线缆的连接

直通网线：不相似设备之间连接

交叉网线：相似设备之间连接

全反线：PC机本地管理路由器/交换机

三、无线传输介质（无线电波、微波、红外线和激光等）

（1)无线电波

A.定义：在自由空间（空气和真空）传播的射频频段的电磁波

B.传播特性：频率越低，传播损耗越小，覆盖距离越远

频率越高，系统容量越大，覆盖距离越近

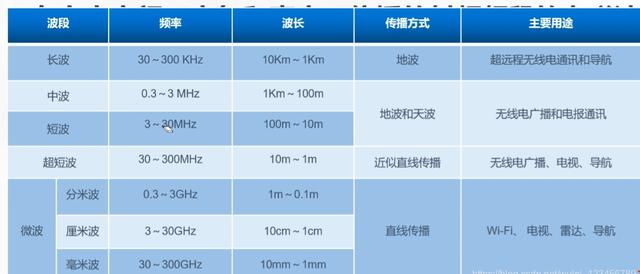

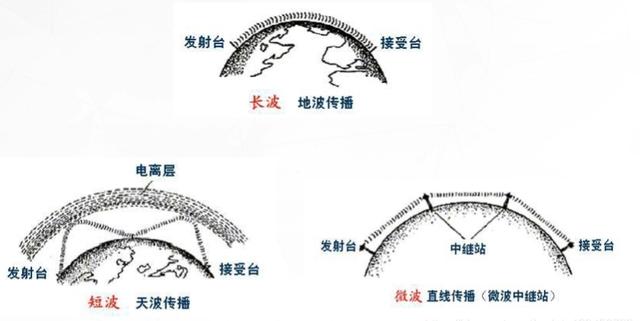

C.根据传播特性分类

地波传播——长波

天波传播——短波

直线传播——微波

（2）微波

A.种类：分米波、厘米波、毫米波

B.地面微波:点到点传送，距离在50-100km

C.卫星微波：距离3.6万km，传输延时长

（3）红外线和激光

A.红外线：不受无线电波的干扰，近距离传输

受太阳光的干扰大，不能穿墙

B.激光：传输距离远，延时长

直线传播，不能穿越障碍

（4）天线

定义：用来辐射和接收无线电波的装置称为天线

组成：振子、馈电网络、外罩这三部分组成

作用：振子向空间发射电磁波

馈电网络连接收发信机与天线振子

外罩用来保护天线内部器件

四、综合布线系统

（1）定义

建筑物综合布线系统（PDS）是传输语音、数据、影像和其他信息的标准结构化系统

（2）特点

是建筑物或建筑群内的传输网络

物理结构一般采用模块化设计和星型拓扑结构

使语音和数据通信设备、交换设备和其他信息管理系统彼此相连接

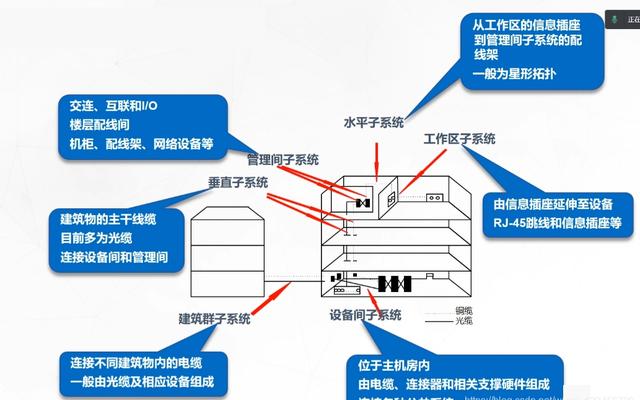

（3）七大子系统

管理间子系统

水平子系统

工作区子系统

进线间子系统

设备间子系统

建筑群子系统

垂直子系统

（4）综合布线的优点

A.结构清晰，便于管理维护

B.材料统一先进，适应今后的发展需要

C.灵活性强，适应各种不同需求，使用非常灵活.

D.便于扩充，既节约了费用又提高了系统的可靠性

五、总结

在介质的传播中，频率越小，传播的距离越远
