小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

2021-7-21| 来源: 网络整理| 查看: 588

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

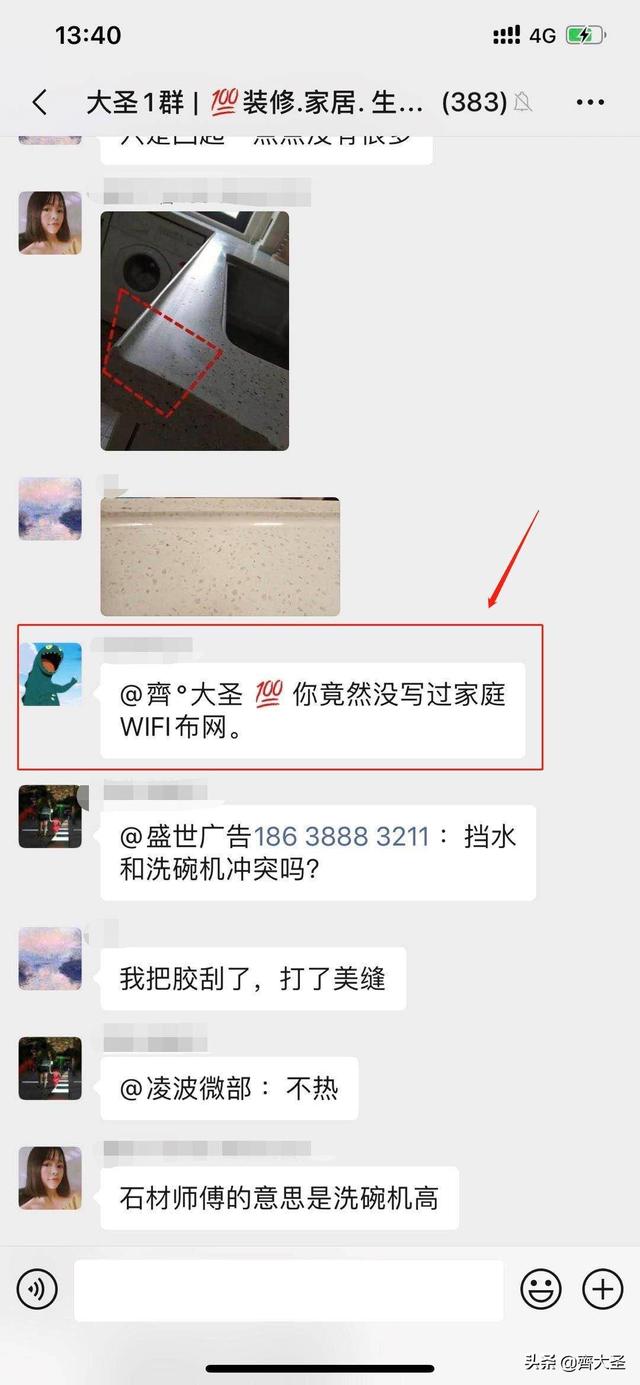

前两天在我的交流群里被群友问到,才发现原来我一直都没写过家庭网络布局的文章,那今天就继续更新下「小白装修手册」系列来讲讲家庭网络布局。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

我在网络方面其实只能算一知半解,谈不上专业,我的经验也是在自己换房的过程中一步步踩坑一点点总结得来的,可能更有实操意义。觉得信息量太小的朋友可以去看看专业人士的文章,这篇就不用看了,不想投入太多时间精力来研究网络只想无脑用的朋友们可以继续阅读。

对于绝大部分人来说,对于家庭网络的需求很简单,就是:

网速快(带宽)、稳(不掉线、丢包)、广(无死角覆盖)

我相信大多数人也和我一样,你不用告诉我为什么,只要告诉我怎么做就好了,所以咱们直接上方案。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

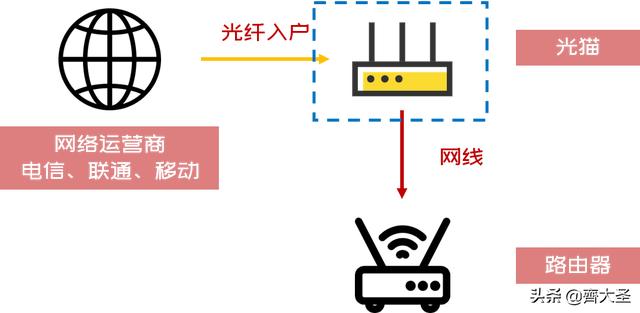

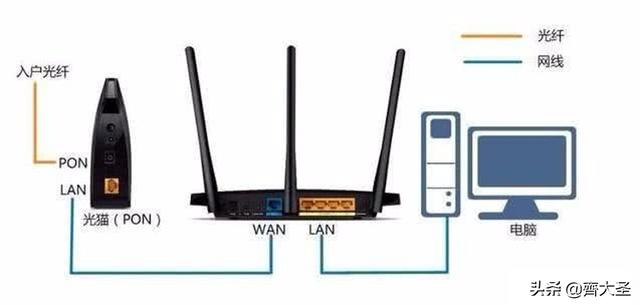

小户型的网络方案相对是最简单的,也是大家普遍采用的 。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

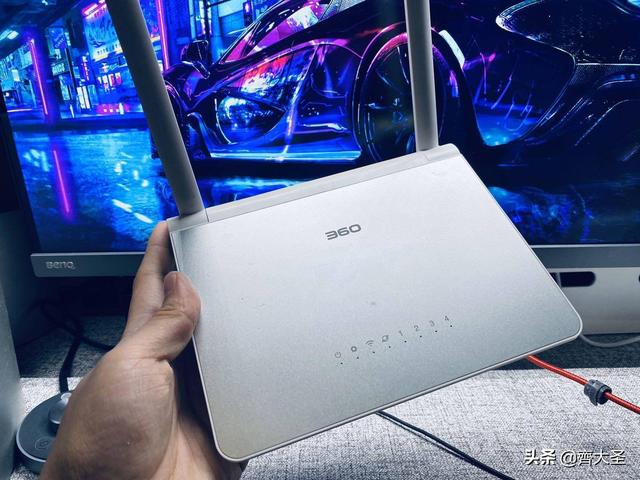

从储藏间里翻出来的压箱底货,就是大概如下图这种,价格也不贵,几十到一两百就能买一个。为什么会被我淘汰呢,毕竟太老了,数码产品买新不买旧,真的是一点没错。这台路由器只支持2.4GHz频率,至于wifi6、MIMO就更不用想了……

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿


要点01. 关闭光猫无线功能,自备无线路由

光猫是第一道入口,起到光电转换的作用,大部分光猫带有无线功能,可以兼顾光电转换和无线路由器功能。不过:

①光猫一般是运营商集团采购,往往注重的是采购成本,性能一般较低。当光猫开启无线WiFi后,工作在路由模式下,兼顾光电转换和路由功能,当网络流量较大时容易断流或死机。

②光猫一般都是单频(2.4Ghz频段),干扰较多,而路由器的可选范围更大,可以选择双频或三频。

③用无线路由器拨号上网可以优化NAT类型,对游戏非常友好,可以提高网络速度。

设置方法:

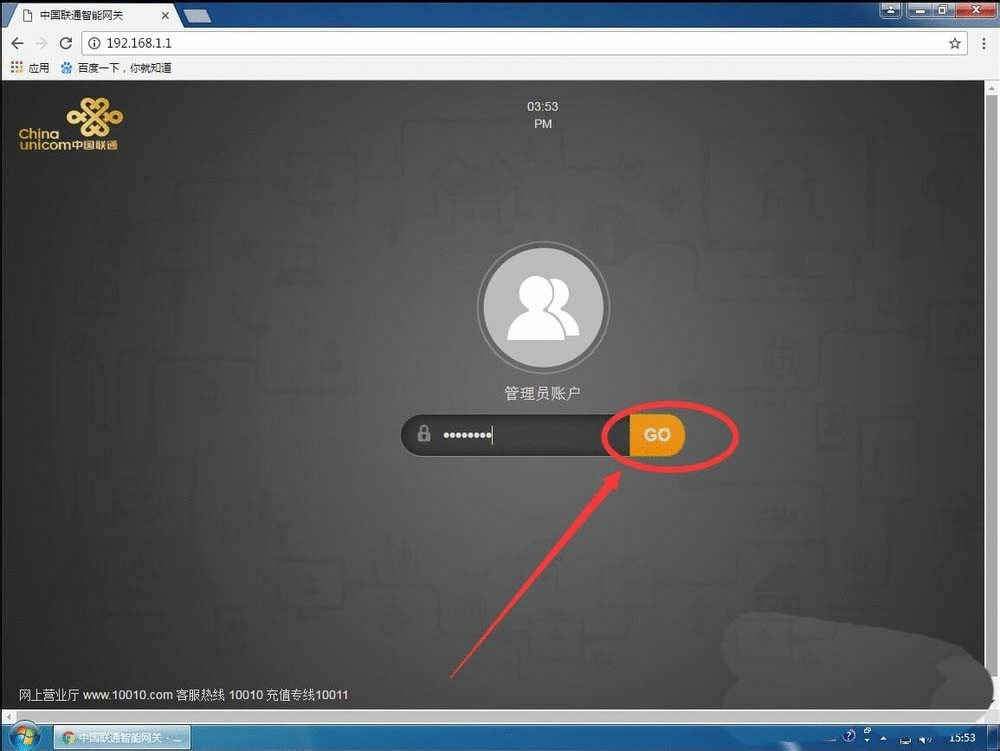

在浏览器地址栏里输入光猫的配置地址,一般都是192.168.1.1,具体的可以查看自己的光猫背面,都有标注,输入完成后点回车,进入光猫配置登录界面,输入登录密码,密码一般在光猫背面也有标注。

下图以联通为例进行了演示,其它不同运营商和设备大体操作类似。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

要点02. 优选双频/三频路由器

2.4G Hz

是最早被应用在无线路由器上的频率,现在我们见到的无线路由器,都可以支持2.4G WIFI。

2.4G WIFI的信号频率低,所以覆盖能力比较强。

不过,2.4G WIFI在中国只有13个信道可用,而我们大多数用户所使用的无线网络,都运行在2.4GHz 频段。同时,2.4GHz 频段中还运行着无线键鼠、无线耳机、蓝牙设备等 ,也使这一频段非常拥挤。在城市区域,2.4G WIFI的干扰是无法规避的。这时我们就会发现时常有无线信号不佳、网络卡顿、频繁掉线等问题出现。

2.4G WIFI主要支持IEEE 802.11g/n协议,2*2 MIMO下,可以支持最大144Mbps的传输速度,不过由于我们的手机终端,大部分都是配置了1路WIFI天线,所以在该频段下,比较常见的最大连接速度只有72.2Mbps。而且,由于干扰的存在,大部分情况下,连接下载的速度要远低于72.2Mbps。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

5G Hz

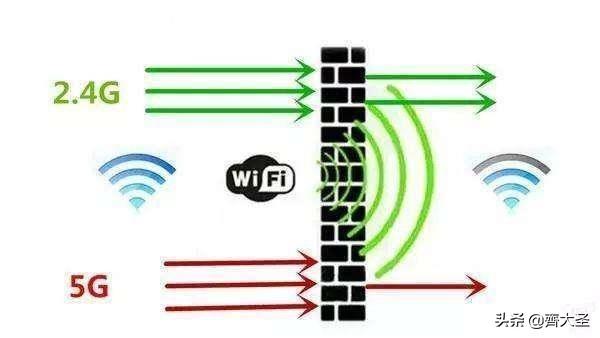

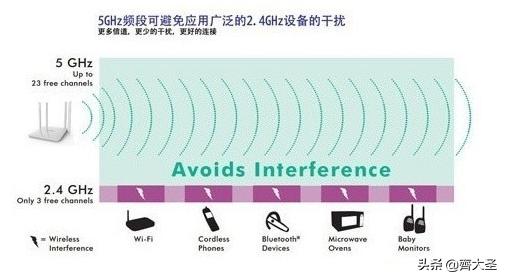

5G WIFI和2.4G WIFI可以说是正好相反的。5G WIFI的缺点在于覆盖能力差,不过传输速度高。而且,5G WIFI支持IEEE 802.11ac协议,该协议支持单路WIFI 433.3Mbps的连接速度,双路WIFI 867Mbps的连接速度。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

5.8G Hz

主流路由器大厂纷纷推出了可以支持三个频段的无线路由器产品,即三频路由器,包括1个2.4GHz频段和2个5GHz频段。其中2个5GHz频段往往通过不同的高低频段加以区分,如一个使用5.15GHz~5.35GHz频段区间,另一个在5.745GHz~5.825GHz频段区间。

对于一款三频无线路由器,用户可以将两个5GHz频段的其中一个分配给游戏设备,而让其他终端连接另外一个5GHz频段或2.4GHz频段,这样的设计便能够确保用户在无线游戏中的顺畅了。

借助三频路由器,用户不仅可以获得比双频更多的无线频谱带宽,方便区分不同无线频段中的低速和高速设备,来达到平衡各频段设备数量的目的,还可拥有更大的承载能力,更有利于高清视频、网络游戏,甚至VR等大流量网络应用。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

要点03. MU-MIMO和WIFI 6是真的香

MU-MIMO

即Multi-User Multiple-Input Multiple-Output 的缩写,直译为“多用户 多输入 多输出”, 是最新Wi-Fi技术标准802.11ac Wave 2(即802.11ac 2.0标准)的最重要特性之一,能彻底改变Wi-Fi网络的运行方式,显著提高网络总吞吐量和总容量,将上网速度提升三倍。802.11ac Wave 2另外两个特性是数据传输通道最高可扩张至160MHz提供第四空间流,可真正实现网络资源的充分利用和性能提升。

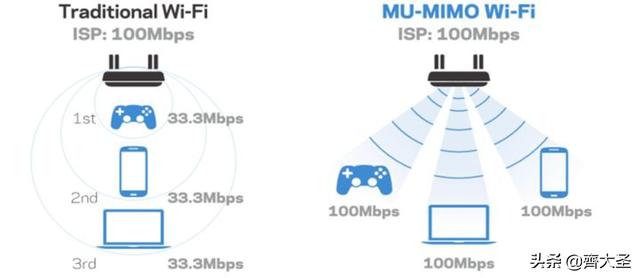

SU-MIMO路由器信号一般是一个圆环,一般是以你的路由器为圆心,向外发射信号,根据远近等关系(不是绝对意义上的远近,更多的是信号质量等方面),依次单独与上网设备进行通讯。 这时当接入的设备过多时,就会出现设备等待通讯的情况,网络卡顿的情况就由此产生。

而使用MU-MIMO路由器就不一样了,MU-MIMO路由的信号在时域、频域、空域三个维度上分成多个部分,就像是同时发出多个不同的信号。支持MU-MIMO的路由器能够同时与多部设备协同工作;尤其值得一提的是,由于多个信号互不干扰,资源得到最大化的利用。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿


WiFi 6

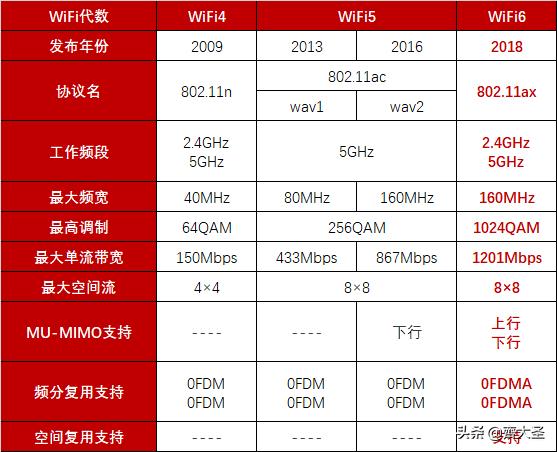

其实就是第6代无线技术——IEEE 802.11 ax,我们不需要知道很多专业的术语,只需要知道相对于wifi5标准,wifi6能够实现更高阶的调制方式(1024-QAM)、更高的带宽(160M带宽)、更完善的MU-MIMO(多用户多进多出),理论带宽达到9607.8M。

从技术参数上来讲,WiFi6相较于前几代标准的提升非常明显。这些新标准和技术的应用使得wifi6大大提高了无线速率和信号覆盖质量,可以同时间和多设备同时通信,提高了资源的利用率,有效的利用了空间(无线信道),提高了在密集信号下的网络稳定性。可以毫不夸张的说wifi6真的很6,非常的强大,大大提高了wifi的速率、降低了延迟。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

要点04. 家庭网络布局的「水桶理论」

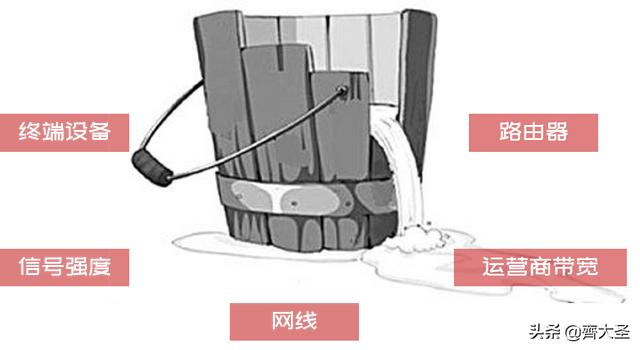

水桶理论:一只水桶能装多少水取决于它最短的那块木板。

家庭网络表现也符合水桶理论,由运营商带宽、网线规格、路由器性能、信号强度、终端设备数量共同决定。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

①单位换算:8Mbps=8Mb/s=1MB/s

运营商说的 1M 宽带的 M 是指 Mb/s,也就是 Mbps,换算一下的话,1M 宽带下载速度也就是 125KB/s,10M 宽带的最快下载速度是 1.25MB/s,100M 的宽带最快下载速度是 12.5MB/s(理论峰值)。

②千兆/百兆路由器

百兆由于基于4代wifi以下技术开发,目前基本只在百元以下低端市场。这里就不展开了,只来说说千兆路由器,真正的千兆路由器包括以下三方面:

  • 千兆有线LAN接入
  • 千兆WiFi接入和吞吐
  • 千兆WAN接入和转发
小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

由于千兆的定义较多,所以就给了商家钻空子的空间,造成了所谓的千兆路由从一百到几千都有的情况。

比如接入上的叠加千兆,以“1200M无线路由”为代表,其由5GHz的866Mbps + 2.4GHz的300Mbps加一起并四舍五入得到,但一台设备同时只能连在一个信号上,即买来了“1200M无线路由”,你最大也只有866Mbps可用。

再比如WAN规格上可以和LAN一样写着千兆,实际可能就是跑不到500Mbps甚至只有100Mbps出头。因为工作层面不同,NAT转发大多不像LAN转发一样是纯硬件实现,CPU会跟不上,软件比较挫的路由跑满甚至可能死机,这在普及型家用路由器非常常见。

再讲下去就背离了本文的初衷了,需要详细学习的可以去专业网站上看看,比如wikidevi、koolshare论坛等。最简单的办法其实还是一分钱一分货,在路由器这种红海市场,其实暴利已经不存在了,大家都是卖方案的,毛利都差不多。

预算不多还想要高性能的,我就要祭出“翻车讯”了 ,现在拼夕夕和二手平台上还有的卖,不到二百块钱,性能杠杠的,还可以自己刷固件,性价比超高。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

③网线规格

在局域网中常见的网线bai主要有双绞du线、同轴电缆、光缆三种。zhi家里局域网一般网线都为双绞线。目前dao双绞网线分为9大类:一类线、二类线、三类线、四类线、五类线、超五类、六类线、超六类、七类线。

家里局域网一般网线都为三类线、五类线、超五类线。其他都很少用到,因为家庭一般在百兆一下网络,六类线以上都用于千兆网络。

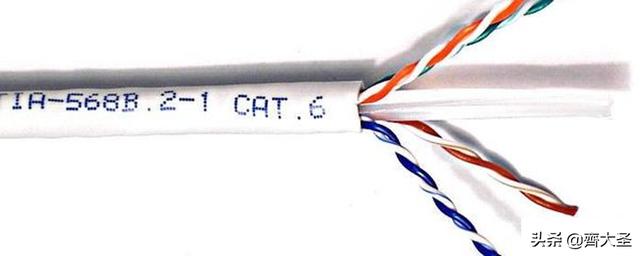

记结论的话就是:装修时如果预埋的话,六类线起步!

该类电缆的传输带宽为250MHz,六类布线系统在200MHz时综合衰减串扰比(PS-ACR)应该有较大的余量,它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准,最适用于传输速率为1Gbps的应用,短距离支持10Gbps万兆以太网络。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

对于大户型来说,根本不存在一台路由器实现无死角全覆盖!多贵都不成!

国家对wifi功率的最大值是有限制,因此无论你买多贵的路由器,单点位覆盖的范围就是那么大,不要指望覆盖范围能有巨大的差距。就算覆盖有稍微的提升,那么损失的依旧是速率和稳定性!尤其是在5G信号上体现的最为明显,不用说穿墙了,隔几层纸都会有大幅的衰减。

路由器界最大的营销谎言就是所谓的“穿墙王”和“天线越多=信号越强”(多天线是应MIMO技术而生的,和WiFi信号强度没毛线关系)。


因此对于户型超百平的,想要实现全屋无死角覆盖,就需要多点位方案来实现了。我也是因为换了现在的这套跃层,才开始琢磨家庭网络布局的,因为一台路由器真的搞不定!

方案01:桥接/中继

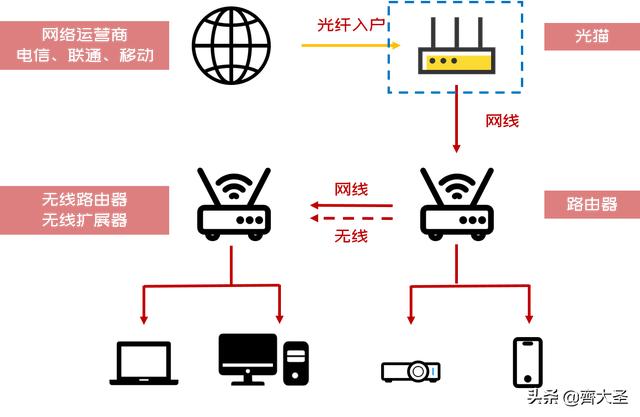

在之前方案的基础上,再配一台(或多台)无线路由器(当作无线AP使用,软件设置成AP功能)或者无线扩展器作为无线信号扩展的设备使用,两台无线路由器之间即可以通过有线连接也可以通过无线桥接的方式连接。此种网络系统结构非常简单,主要是依赖于无线路由器的品质。

这里需要强调一点,我的结论是:无论是无线中继还是电力猫实际体验都非常差!

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

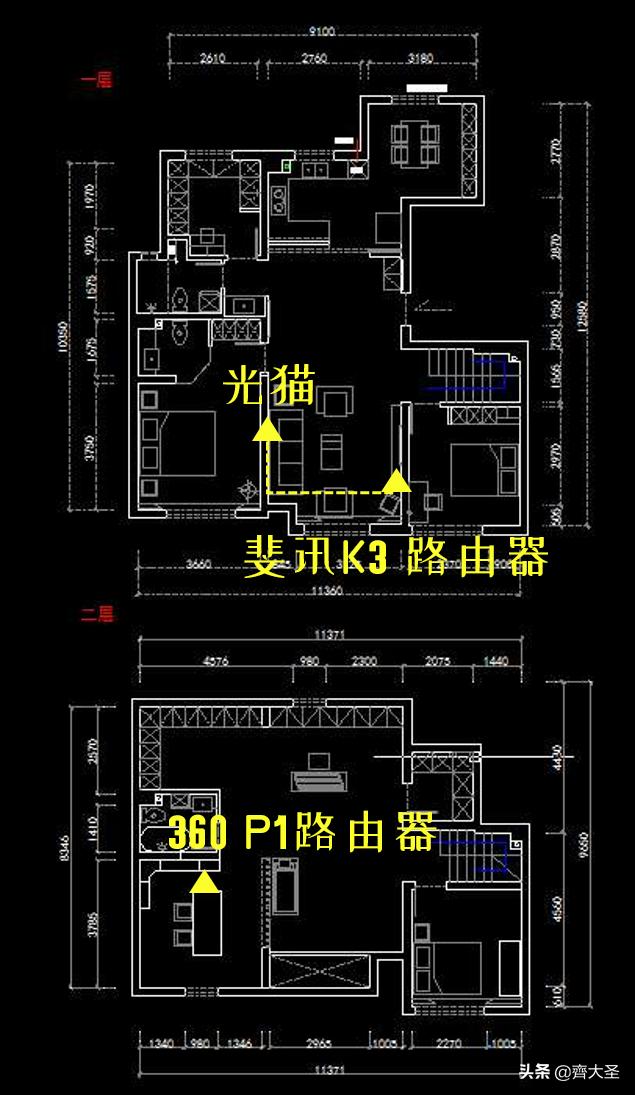

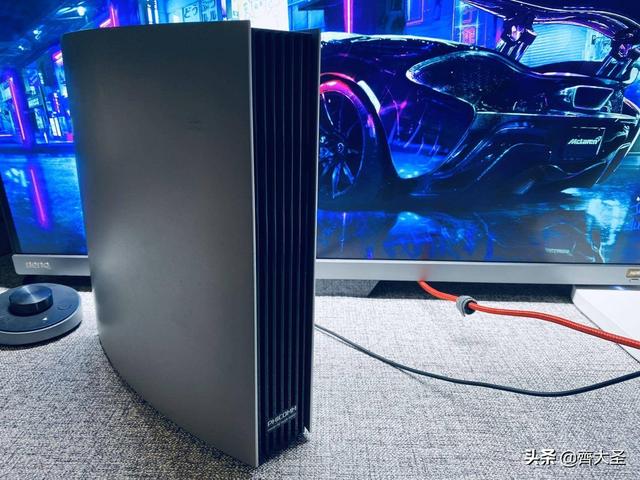

我最开始使用的就是这种方案:光纤入户,光猫与1层主路由斐xunK3路由器用网线连接,2层用360 P1路由器桥接主路由wifi信号,勉强实现了全屋wifi的覆盖。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

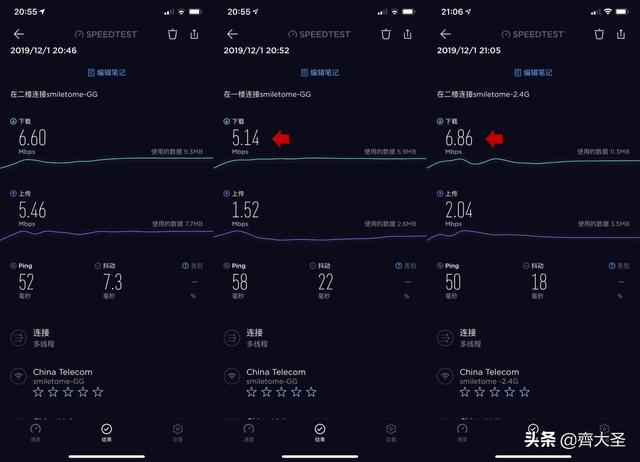

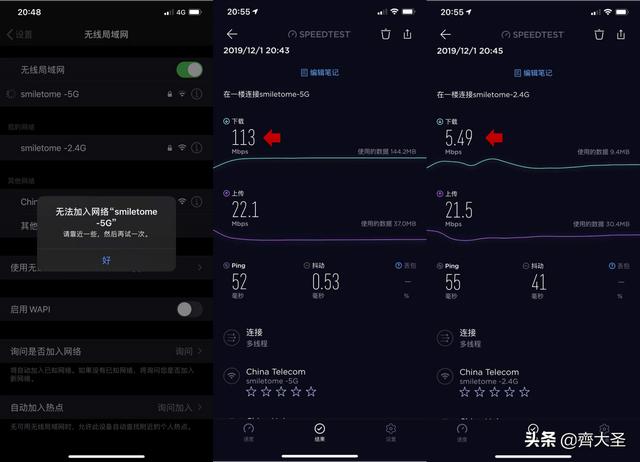

除了5G信号时常搜不到以外,2.4G信号也是各种丢包、掉线,一言难尽……于是就有了方案2

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

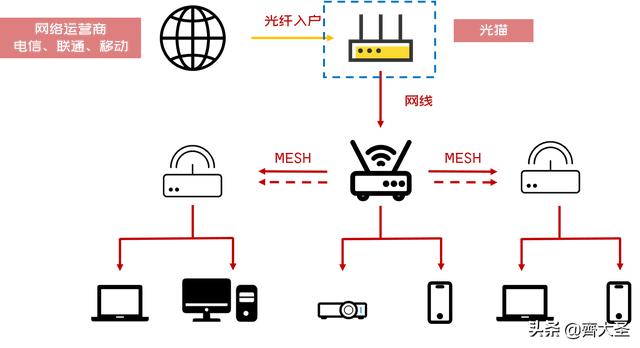

方案02:Mesh【推荐】

Mesh网络即”无线网格网络”,是“多跳(multi-hop)”网络,是由ad hoc网络发展而来,是解决“最后一公里”问题的关键技术之一。在向下一代网络演进的过程中,无线是一个不可缺的技术。无线mesh可以与其它网络协同通信,是一个动态的可以不断扩展的网络架构,任意的两个设备均可以保持无线互联。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

我们也没有必要搞懂Mesh到底是什么,只需要了解它相比桥接/中继好在哪就成了。

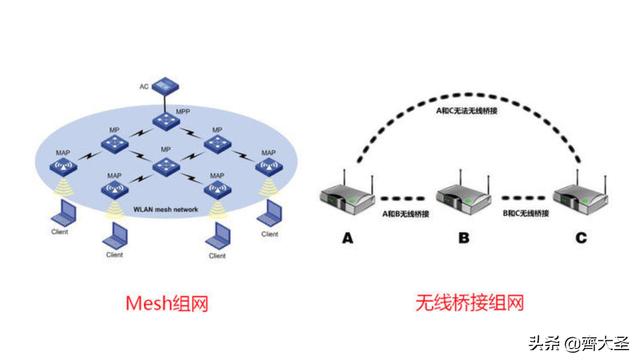

从表面上看Mesh的基本原理与无线中继类似,都是通过无线信号连接并放大的方式实现wifi的大面积覆盖。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

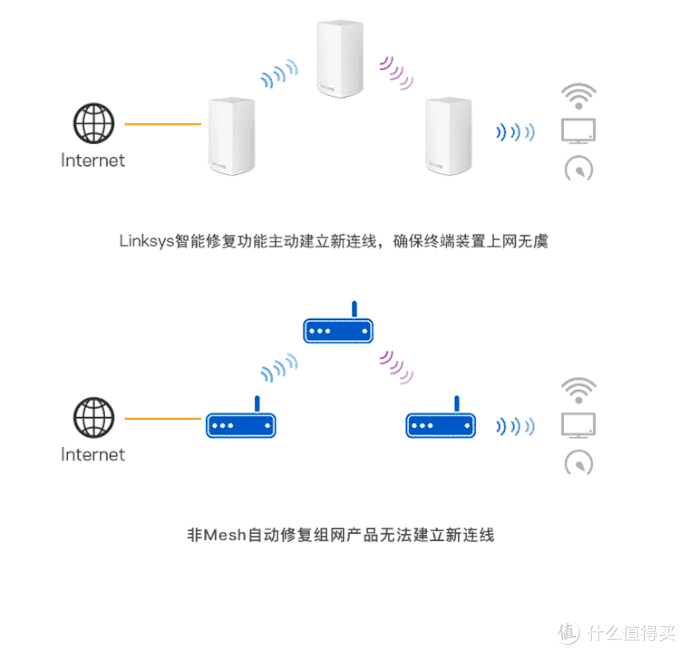

但运作方式又有非常大的差异,mesh组成的是一种多节点互联的网格型网络,即便一个节点出现了问题,也不会导致整个wifi网络瘫痪,因此拥有更高的稳定性!

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

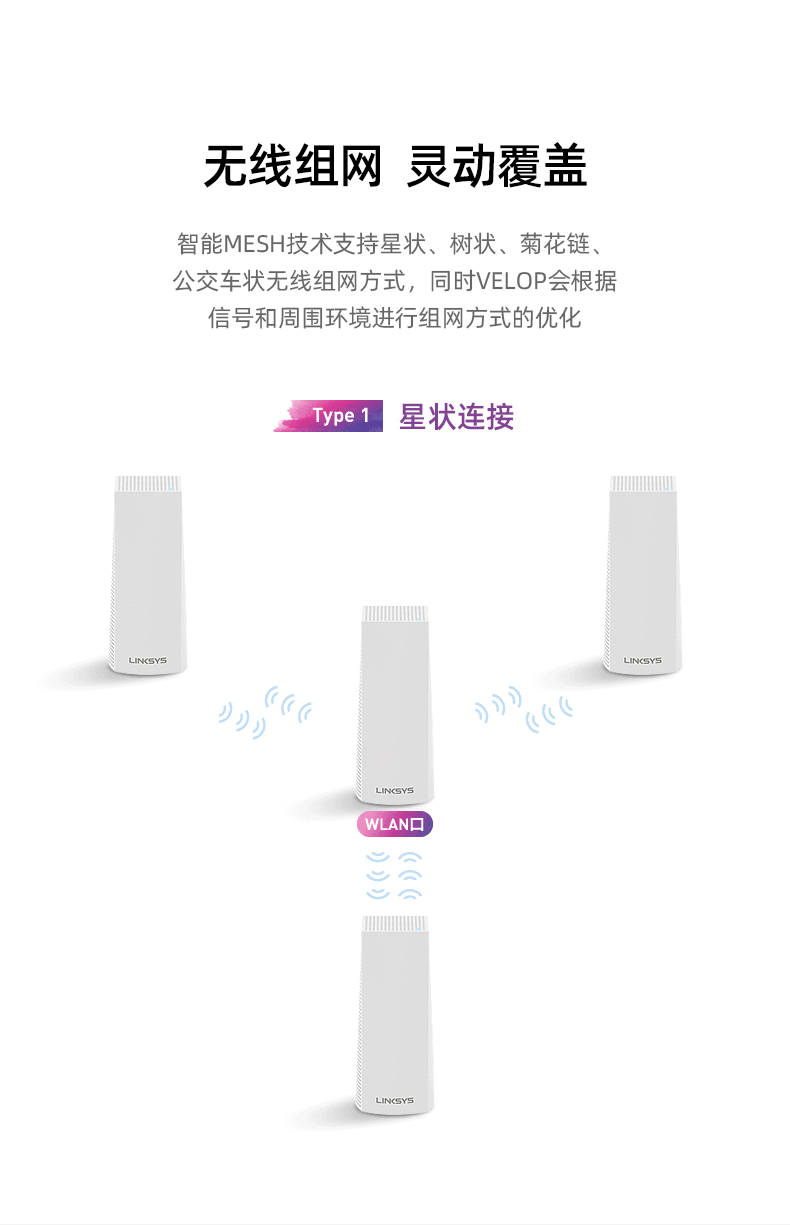

同时mesh这张大网中,无论是发射端还是接入端都受到统一的管理,不仅SSID统一(也就是我们手机搜索到的无线信号),无线设备还可以自由寻找信号最好的节点去连接传输数据,用户手持设备在不同节点旁边穿梭时连接是无缝切换的。可以实现同AC+AP一样的无缝漫游体验。这也是无线中继无法做到的!

基于以上原因,mesh路由器产品的设计初衷就是为了满足大面积全屋wifi覆盖,具有部署简单、灵活的特性,同时又拥有优秀的漫游体验。最关键的是对于那些装修的时候没有全屋部署网线,想在信号差的地方加个路由都困难的人来说,简直是救世主般的存在。

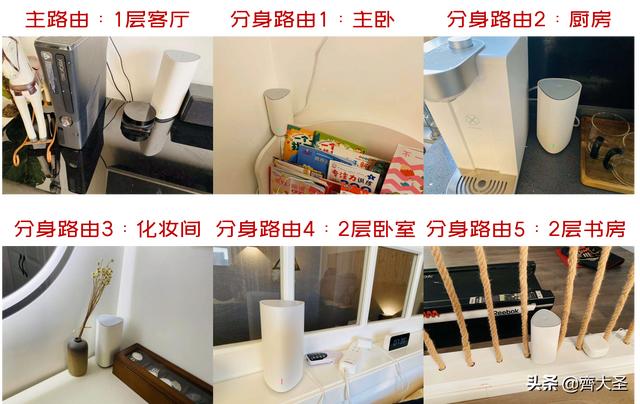

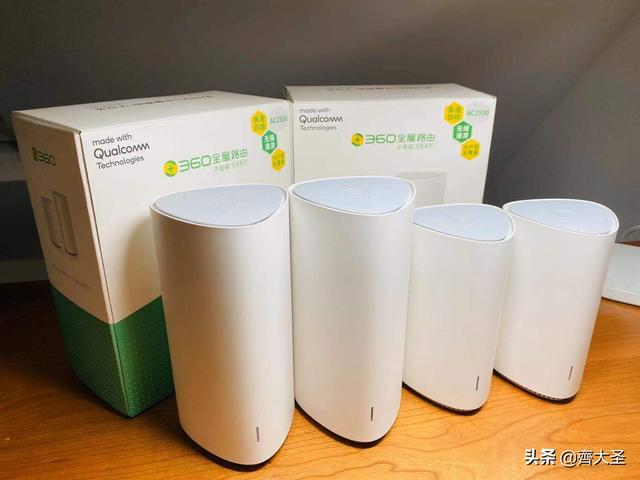

但是在产品的选择上,我也是绕了弯路的,刚开始入手的是360的mesh子母套装×3套。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

初用不错,参数看着也不错,但是用了一段时间就发现了问题,带机量不足,家里米家app30+设备轮番掉线,信号显示满格但无网络,单个设备覆盖范围有限。

目前市场上的高端mesh产品依旧由华硕、linksys及网件三家垄断。华硕主要专注于电竞路由器,单体性能还不错,可以刷第三方的固件。比较适合爱折腾的用户,其高端系列产品也支持华硕自己的Aimesh,不过由于其主攻方向并不在mesh,实际上aimesh的组网体验并不算太好,如果你为了追求mesh的良好体验,华硕的mesh显然不是一个好的选择。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

Linksys品牌原来是美国思科Cisco旗下的家用网络品牌,很多商家都把他家的产品当作思科的产品在卖,现在是属于美国的贝尔金BELKIN公司,不过他们的产品一直受网友的喜爱,可靠的做工,漂亮的外观,也十分的稳定,就是价格稍贵。

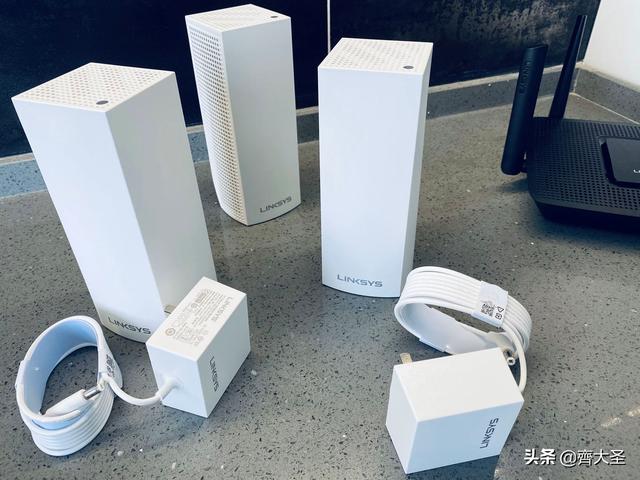

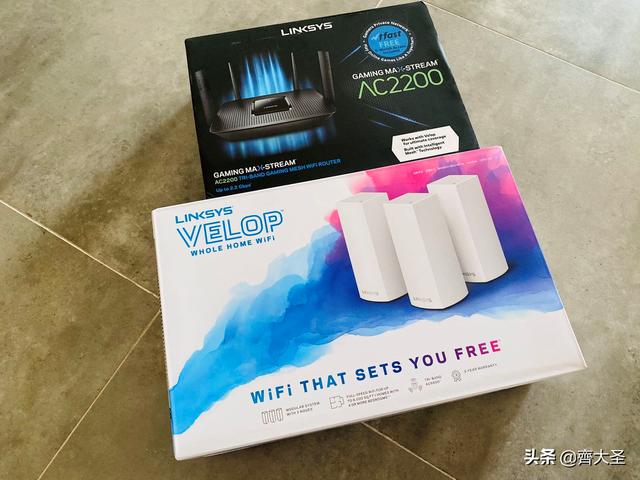

实在受够了这飘忽的网络,稳定压倒一切,最后入手了MR8300+AC6600(AC2200×3台)。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

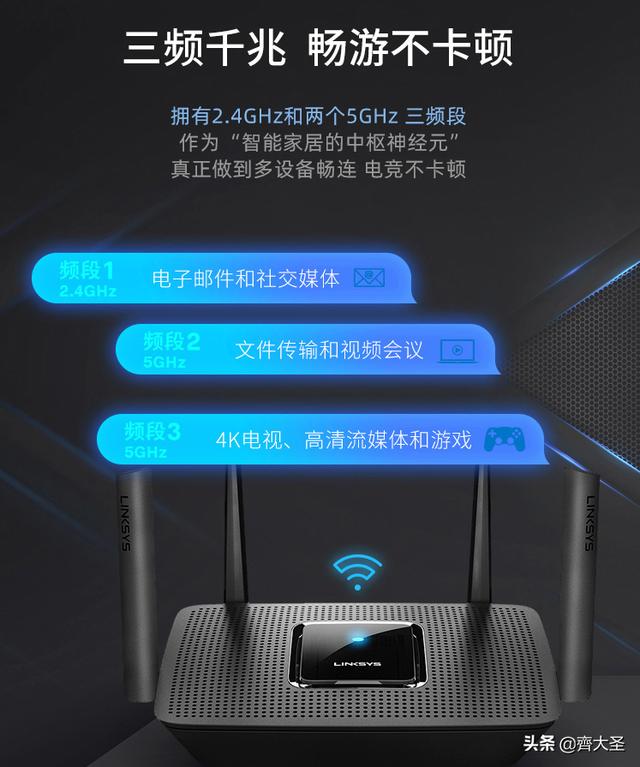

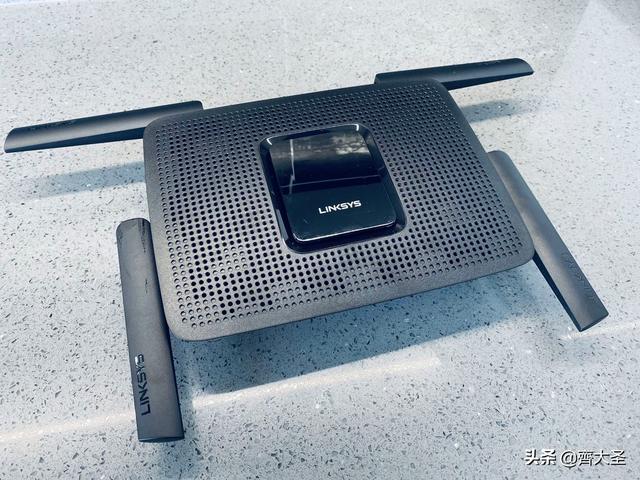

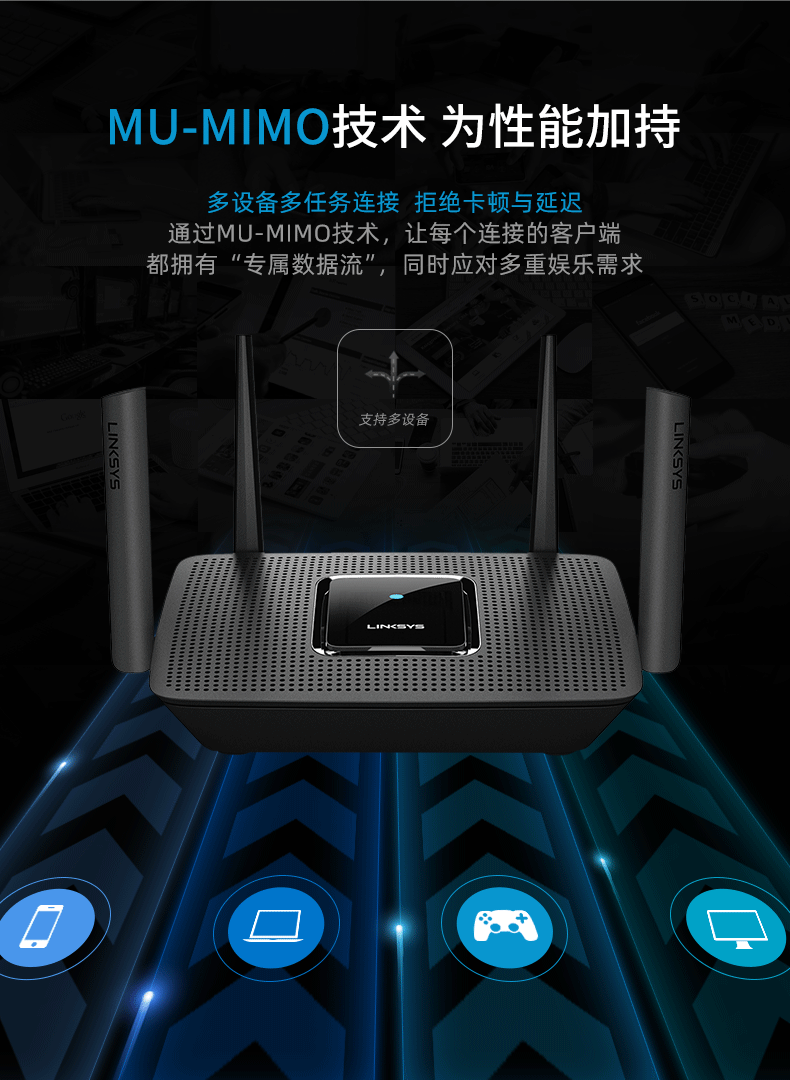

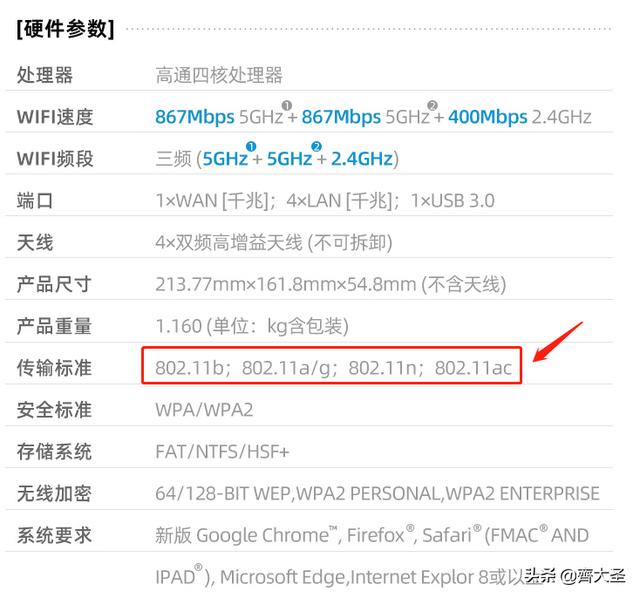

他家的这款MR8300桌面路由器可以和Velop Mesh路由器组成Mesh网络使用,互相搭配非常方便。搭载高通四核处理器,拥有2.4GHz和两个5GHz三频段,支持MU-MIMO。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

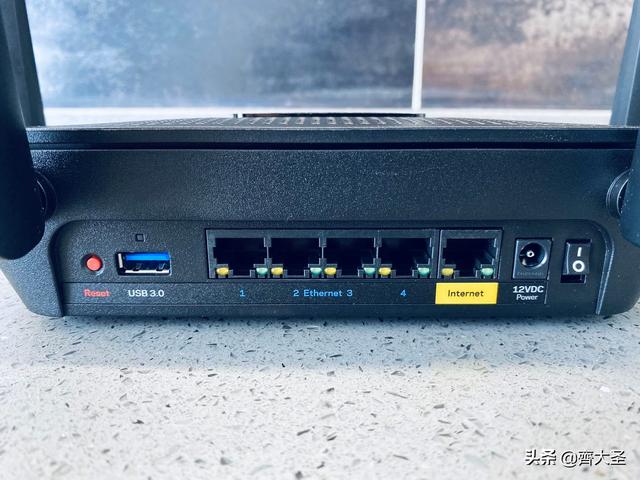

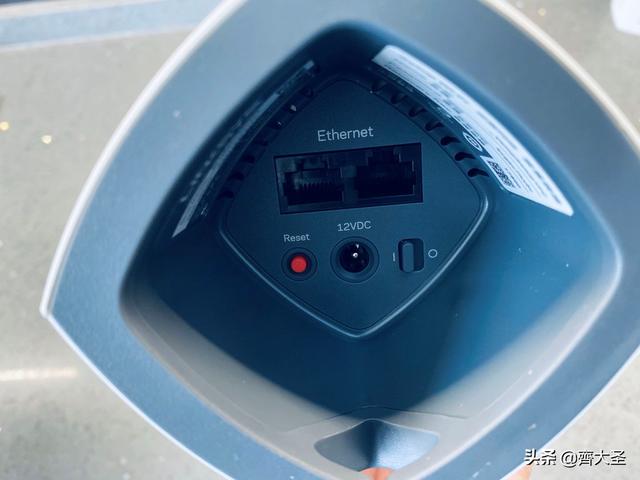

拥有1个千兆WAN口和4个千兆LAN口。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

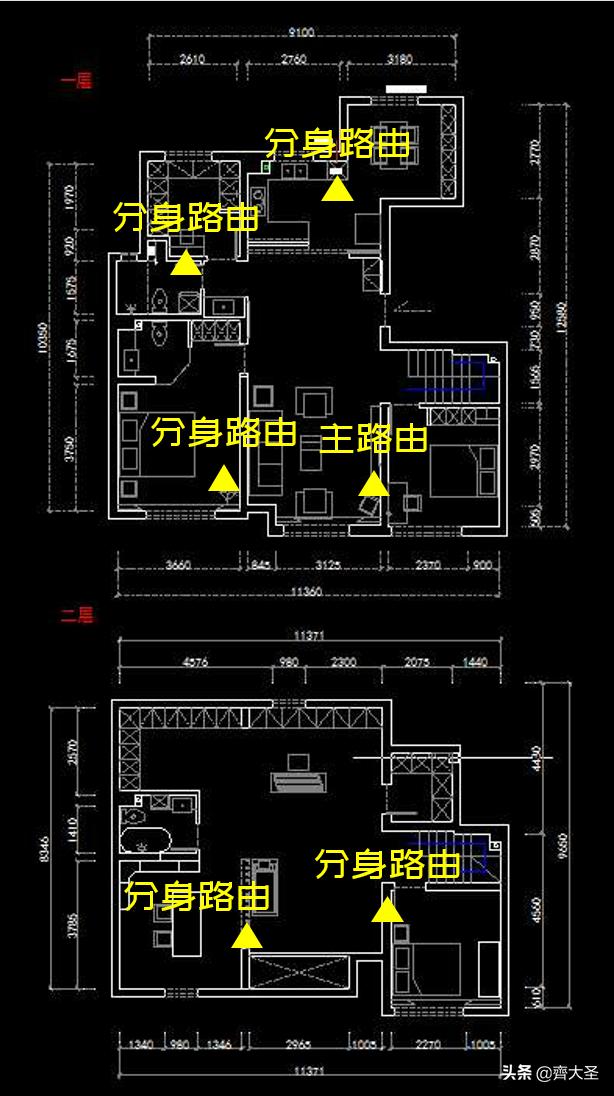

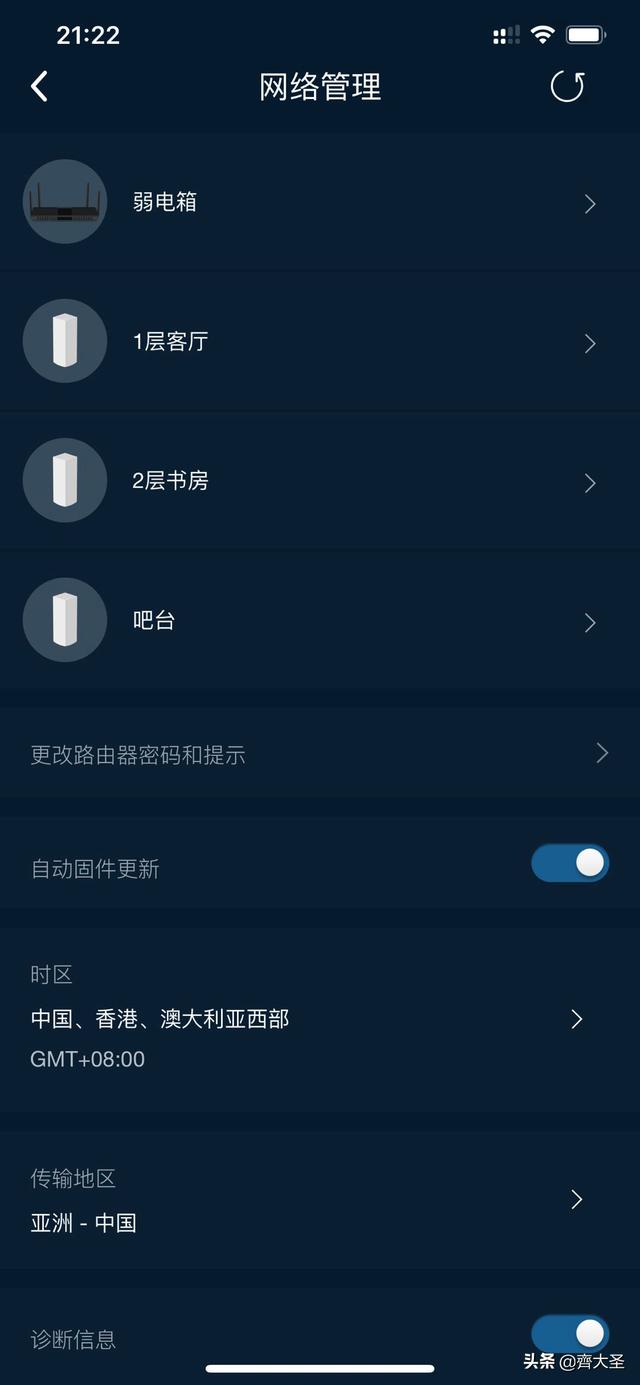

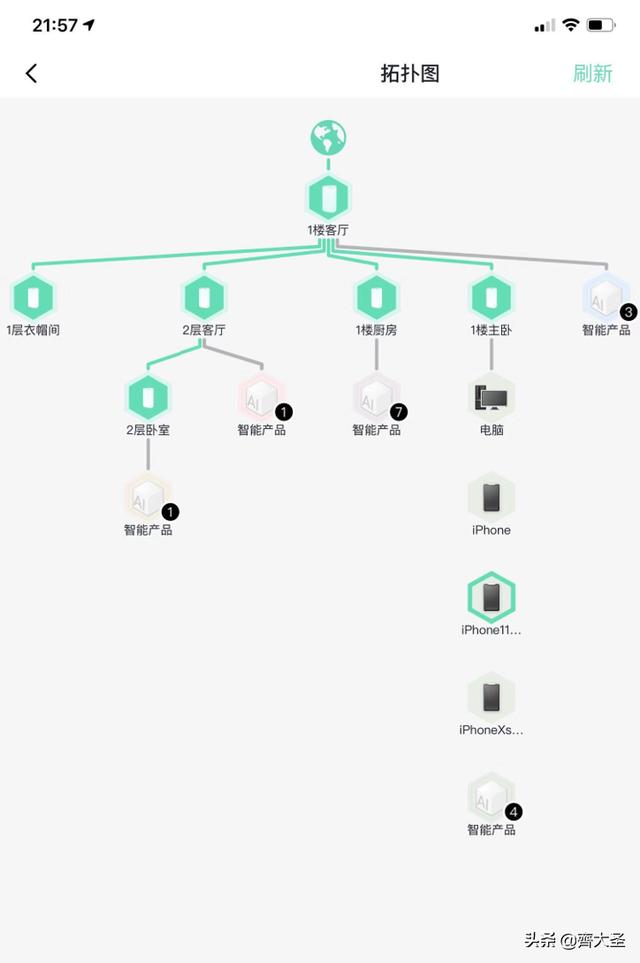

我将其放在弱电箱中连接光猫作为主路由,用网线与2层书房的AC2200做有线回程,另外两个AC2200为无线Mesh连接。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

WHW0303这套三频的Mesh路由器的性能和评价都是不错的,也支持主路由桥接模式。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

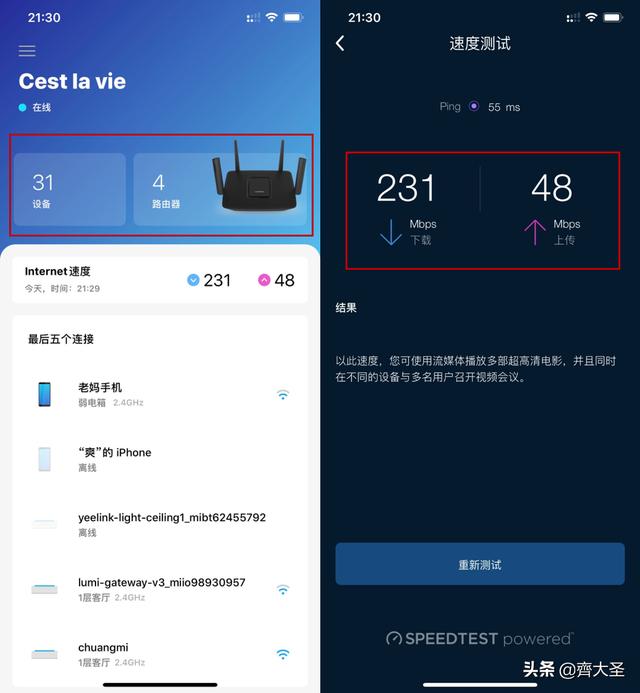

用了1个多月,稳的一匹,最关键的是米家app上的设备一个都没再掉线过。原来用6个360mesh勉强覆盖的面积,现在4个即可搞定(其实MR8300+AC2200×2台就足够了,自己买多了)。

个人强烈推荐该方案,虽然性能不是最强,性价比也不是最高,但是设置极其方便,各品牌基本都可以实现一键配置,对于小白极其友好,而且也可满足家庭日常一切网络需求,理论上可以无限扩展,覆盖更大的面积,不需要掌握什么网络专业知识即可解决网络布局问题。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

方案03:AC+AP

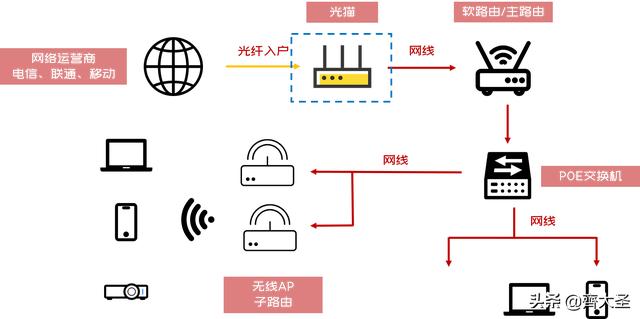

部分家用POE路由器内置了4个POE千兆网口,可以最多连接4个无线AP,如果房子的有线网络口也超过了4个,那么需要再另外配一台千兆的网络交换机,为了满足高清影音视频的需求整个核心数据交换层全部为千兆网络,如果是某些视频工作者,需要频繁的在电脑和NAS里拷贝视频文件,那么现在有家用的万兆交换机可供使用(较贵),一般家用网络现阶段千兆的网络就能满足需求。这种有线回传方式要比之前的Mesh更加稳定可靠,但是部署、设置对于小白来说都不够友好,这也是为什么近年来Mesh飞速发展的原因。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

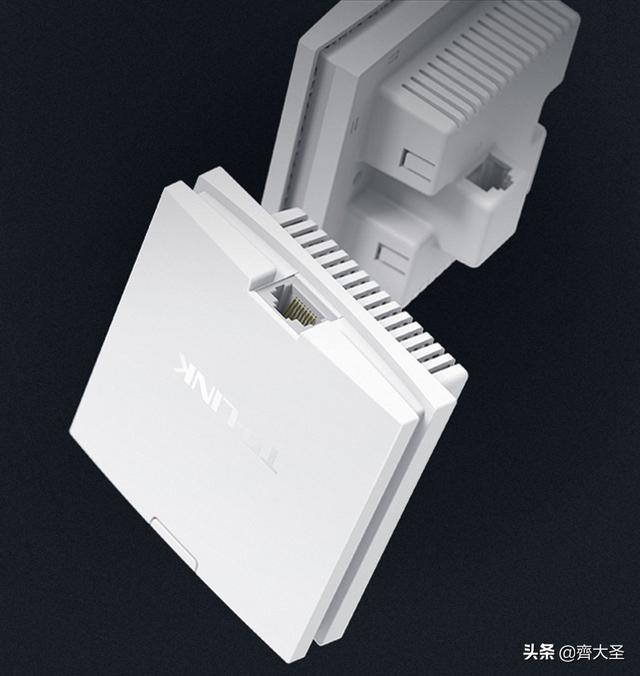

此方案需要在装修期间预埋网线,后期加装较困难。如果每个房间都有预留网口,也可以使用一种86底盒安装的面板型无线AP。采用这种无线AP覆盖家里的无线网络,墙上的网络口不会被占用掉,而且能保证每个房间的WIFI信号强度。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

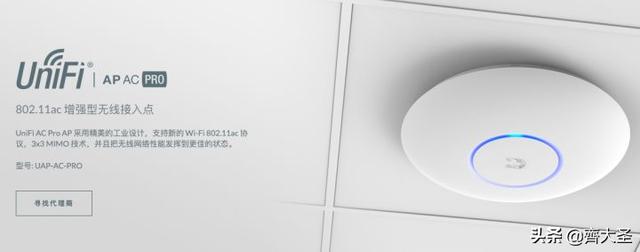

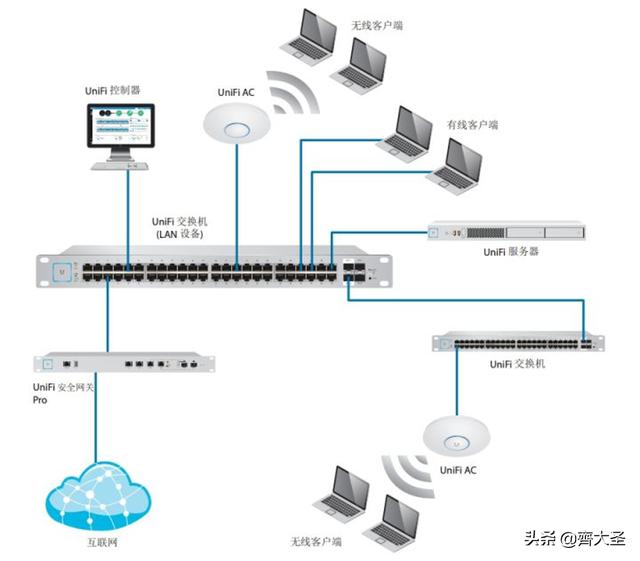

Tp-link、H3C价格便宜,性价比高,但性能一般,客户体验差点意思,没有发挥出AC+AP方案的优势。如果预算允许,UBNT的「UniFi」无线网络方案则是不二的选择。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

UBNT是美国知名的无线网络解决方案厂商,主要是用在专业领域的网络产品,一般我们会使用在别墅等大型项目里,产品配置十分专业,本地化做的也非常好,全部支持中文操作界面;最大的特点是无线WIFI系统的AP部署不需要硬件AC控制器,全部可以软件实现管理,降低了网络成本,他家的产品价格在专业厂商里算是低的,性价比极高。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

注意事项:弱电箱

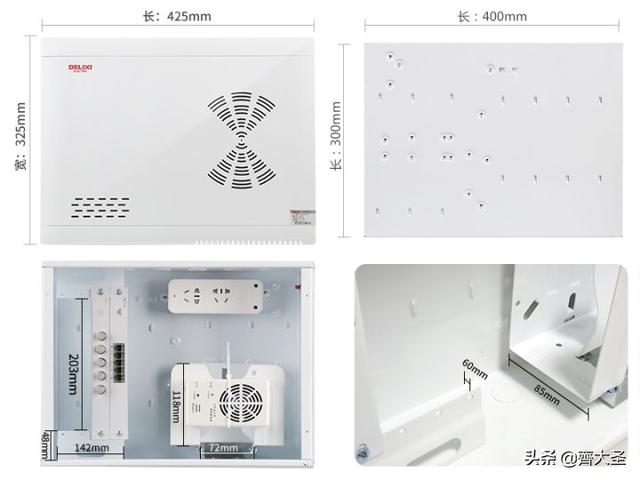

对于大户型来说,由于使用设备较多,交房自带的弱电箱一般尺寸很小,且材质为金属,关闭后会屏蔽路由器无线信号。因此建议在装修时,对弱电箱进行改造,使用标准弱电箱,尺寸在400*300*120mm以上。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

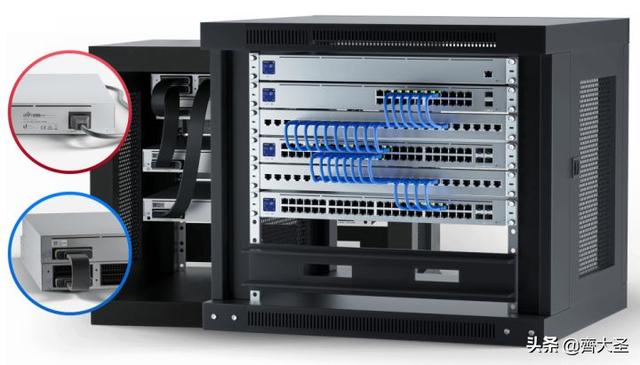

如果是专业玩家或者是别墅等,可以直接使用600*600mm的专业弱电机柜,很多企业级的路由器或是交换机都是可以上架机柜安装的,这样布置起来就非常的专业,也利于设备的连接以及散热。

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

小白可以照抄的4种家庭网络布局方案:简单粗暴,告别卡顿

网络相关知识实在过于庞杂,我已经尽量简略的说明,不过依然快六千字了,其实家庭网络方案的选择,首先要根据自己的户型确定自己的需求,然后再结合预算来选择设备。

记住前文的“水桶理论”,要保证每一环节的性能平衡,避免出现短板。

而关于产品的选择我的经验就是"一分钱一分货”,尽量选择大品牌,不要轻易尝鲜试错。

如果觉得有用,请转评赞一波,我将持续分享好物及干货,呼声强烈的「小白装修手册」系列,我也会持续更新,打算装修的可以提前关注,免的找不到我。
