企业网络组建实战,第一篇,华为路由器、华为三层交换机组网

2021-7-28| 来源: 网络整理| 查看: 569

网工欲善其事,必先画其拓扑——某客户公司网络拓扑图如下:

企业网络组建实战,第一篇,华为路由器、华为三层交换机组网

客户公司网络拓扑图

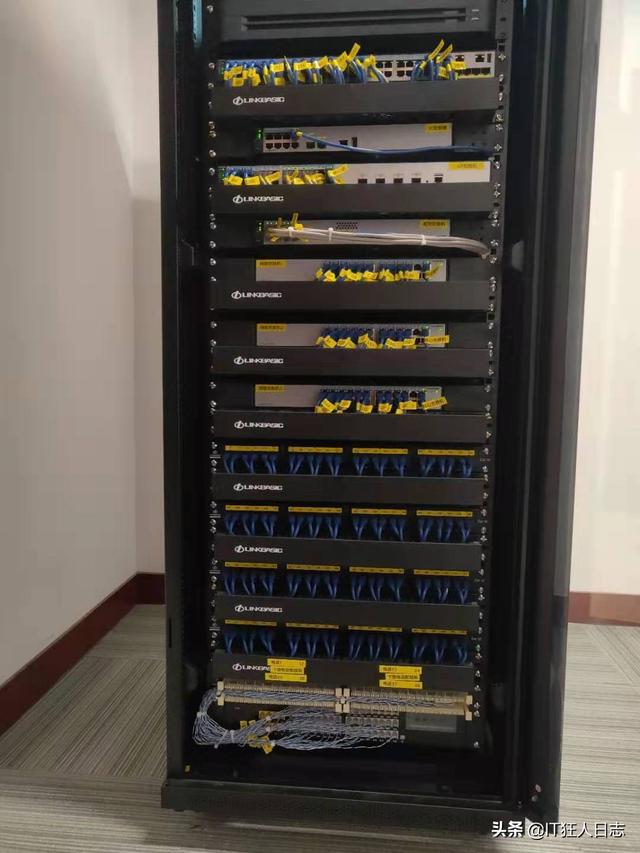

一、按照拓朴图结构,将网络设备上架,并且以网络跳线连接就绪,以下图所示:

企业网络组建实战,第一篇,华为路由器、华为三层交换机组网

设备安装就位,网络跳线连接就绪

二、开始调试设备:

1、核心交换机(华为S5720-52P-SI-AC)的调试:将USB转console线连接到核心交换机console口,老牌软件SecureCRT走起

(1)进入交换机配置模式:system-view进入交换机配置模式

(2)启用DHCP功能:dhcp enable

(3)创建VLAN:vlan 10

vlan 11

vlan 12

vlan 100

(4)配置VLAN1的IP,方便管理:

interface Vlanif1

ip address 192.168.1.252 255.255.255.0

(5)配置VLAN10的IP,以及配置DHCP和DNS服务器(VLAN11、VLAN12同样配置)

interface Vlanif10

ip address 192.168.10.1 255.255.255.0

dhcp select interface

dhcp server excluded-ip-address 192.168.10.1

dhcp server dns-list 114.114.114.114

(6)配置VLAN100的IP地址,用于上联路由器

interface Vlanif100

ip address 192.168.8.2 255.255.255.0

(7)将1-36端口配置为VLAN10

port-group 1

group-member GigabitEthernet0/0/1 to interface GigabitEthernet0/0/36

port link-type access

port default vlan 10

(8)将43端口配置为VLAN100(上联路由器的接口)

interface GigabitEthernet0/0/43

port link-type access

port default vlan 100

(9)将44端口配置为trunk模式,放行所有VLAN (44、45、46、47、48接口都是下联二层交换机的接口,配置相同,此处不重复写出配置)

interface GigabitEthernet0/0/44

port link-type trunk

port trunk allow-pass vlan 2 to 4094

port description switch

(10)添加静态路由(下一跳地址192.168.8.1为上层路由器接口IP)

ip route-static 0.0.0.0 0.0.0.0 192.168.8.1

2、华为AR1220E-S路由器的配置:

(1)创建VLAN100并配置IP

vlan 100

interface Vlanif100

ip address 192.168.8.1 255.255.255.0

(2)将0/0/1接口(接核心交换机的端口)配置为VLAN100

interface GigabitEthernet0/0/1

port hybrid pvid vlan 100

(3)将GigabitEthernet0/0/8配置为外网口(静态IP)

interface GigabitEthernet0/0/8

tcp adjust-mss 1200

ip address 222.92.76.50 255.255.255.248

nat outbound 2000

(4)配置允许上网的ACL

acl 2000

rule permit source 192.168.8.0 0.0.0.255

(5) 配置静态路由:

ip route-static 0.0.0.0 0.0.0.0 222.92.76.49

ip route-static 192.168.10.0 255.255.255.0 192.168.8.2

ip route-static 192.168.11.0 255.255.255.0 192.168.8.2

ip route-static 192.168.12.0 255.255.255.0 192.168.8.2

3、S5720S-28P-PWR的配置参考核心交换机,不在此写出配置

4、S1720-10GW-PWR和S1820EC-24G不必配置

至此,各个VLAN互通,并且有线网络已经能够上外网了;无线网络部分,即无线控制器AC6005的配置以及无线AP的管理,留到下次讲解
