对于很多大型公司来讲，网络的稳定性，会直接影响到公司的收益。

比如，双十一的阿里巴巴，京东等等。如果这个时候网络出现问题，对于公司的损失将会是不可估量的。

那接下来就给大家简单讲一下大型公司的网络搭建必备。

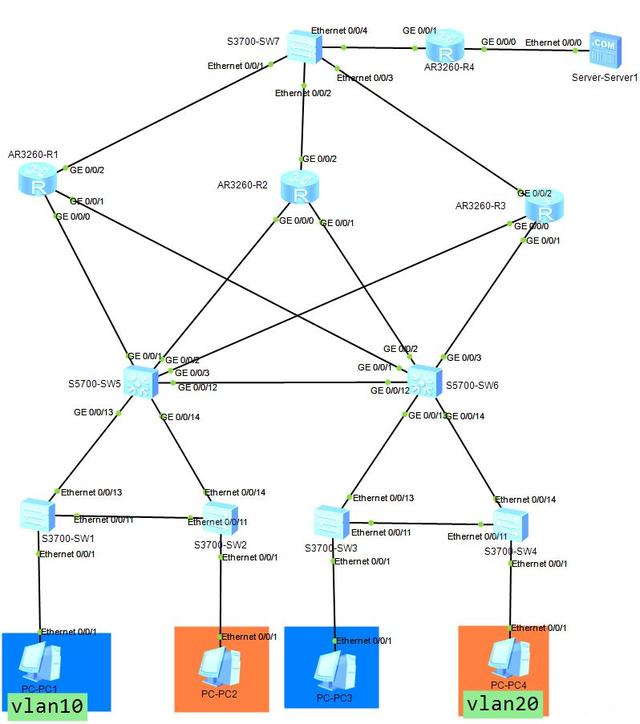

这有一些设备，交换机sw1-sw7、路由器R1-R4、PC1-PC4、还有一台服务器。用华为模拟器进行模拟搭建。

如下图：

网络搭建第一步完成，那接下来就看内部的配置情况了。

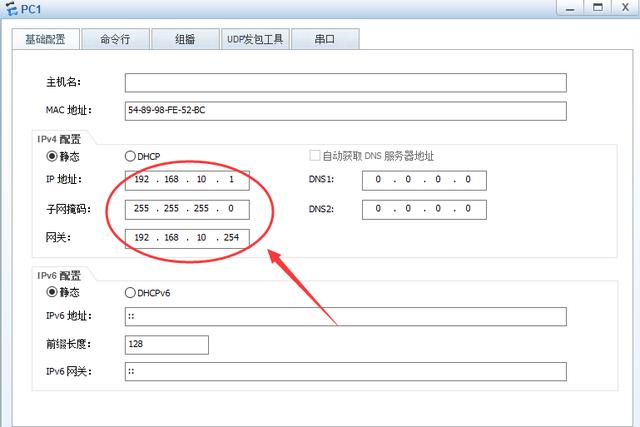

1、看PC机的 ip和网关的设定是否正确。

PC1：ip：192.168.10.1 子网掩码：255.255.255.0 网关：192.168.10.254

PC2：ip：192.168.20.1 子网掩码：255.255.255.0 网关：192.168.20.254

PC3：ip：192.168.10.2 子网掩码：255.255.255.0 网关：192.168.10.254

PC4：ip：192.168.20.2 子网掩码：255.255.255.0 网关：192.168.20.254

server1：ip：192.168.70.1 子网掩码：255.255.255.0 网关：192.168.70.254

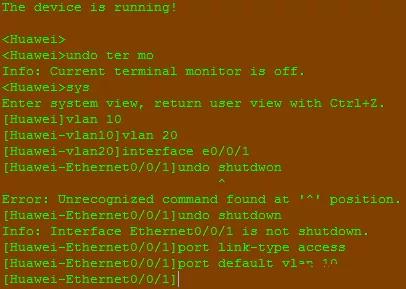

2、设置SW1-SW6

首先将vlan10 、20加入交换机SW1-SW6

而后，在SW1-SW4的Ethernet0/0/1分别设置端口模式为access，并加入对应的默认vlan10或20

其他交换机，同上。

3、将所有交换机之间的连线端口均设置为trunk链路

也就是说GE 0/0/12、GE0/0/13、E0/0/13、GE0/0/1、E0/0/14、E0/0/11端口均设置trunk模式

4、设置交换机SW5、SW6

将vlan10加入SW5的 GE0/0/1、GE0/0/2、GE0/0/3端口。

将vlan20加入SW6的GE0/0/1、GE0/0/2、GE0/0/3端口。

其他区端口一样。

5、设置路由器R1-R3

首先在R1G0/0/0设置vlan10网关ip：192.168.10.254 24G0/0/1

设置vlan10ip：192.168.20.251 24 //此处ip为此网段任意空闲 ip

在R3G0/0/1设置vlan20网关ip：192.168.20.254 24

G0/0/0设置vlan10ip：192.168.10.251 24

在R2G0/0/1设置vlan20ip：192.168.20.252 24

G0/0/0设置vlan10ip：192.168.10.252 24

6、在路由器R1-R3的GE 0/0/2端口设置新的网段ip

R1GE0/0/2：ip：192.168.30.1 24

R2GE0/0/2：ip：192.168.40.1 24

R3GE0/0/2：ip：192.168.50.1 24

7、在路由器R1-R3 进入GE0/0/0，GE0/0/1端口开启vrrp协议，设置vlan10 和vlan20的虚拟网关，设置优先级优先级数字越大，优先级越高

虚拟网关 ：vlan10均为 192.168.10.250

vlan20均为 192.168.20.250

优先级：R1 VLAN 10 150 vlan20 130

R2 VLAN 10 110 vlan20 110

R3 VLAN 10 130 vlan20 150

8、进入交换机SW7，添加新的vlan30-vlan60，并逐一设置ip

将vlan30添加进E 0/0/1 vlan30 ip 192.168.30.2 24

将vlan40添加进E 0/0/2 vlan30 ip 192.168.40.2 24

将vlan50添加进E 0/0/3 vlan30 ip 192.168.50.2 24

将vlan60添加进E 0/0/4 vlan30 ip 192.168.60.2 24

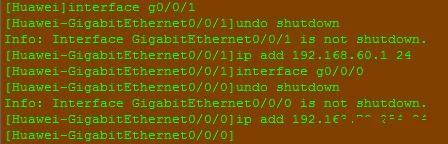

9、设置路由器R4

设置GE0/0/1 ip：192.168.60.1 24

GE0/0/0 IP : 192.168.70.254 24 //此为服务器server1的网关

10、现在基础的配置搭建都已经完成，最后一步就是有所有不同网段相互互通，那这一目标的实现有多种方法：比如 ip route 默认路由，或者rip ，亦或者ospf，那用哪个比较好呢？

当然最好的选择是ospf，因为，ip route默认路由的如果在大公司使用，你会被累死。

那rip呢，跳数有限，它的最大跳数为16跳，所以，现在大多数公司都用的是 ospf。

首先在R1-R4，SW7 创建ospf 并设置区域area 0（0为主干区域，其他数字均为非主干区域，然后进入 area 0对相邻端口不同网段的ip进行宣告。

这是R1上的ospf设置宣告。

最后，进行验证：在PC机命令行ping其他PC机，服务器ip，ping通则成功。

保存！至此所有配置完毕，网络搭建完成。

欢迎关注我的头条号，私信交流，学习更多网络技术！
