笔记本电脑的维修方法(芯片级)的思路和纸上谈兵的较量

2021-7-19| 来源: 网络整理| 查看: 357

当刚接到一台故障的笔记本电脑时,都是用可调电源,可调电源调到19.3V的电压,代替了笔记本的原配的电适适配器。这时,如看到可调电流的电流表为0.000时,说明,电源通路中断,可能内部元件损坏,引起过流烧断电源回路的保险丝。如看到可调电源的电流表为0.002左右时,证明,有少少待机电流。如看到可调电源的电流表为5.000左右时,说明电源电路存在大短路。有可能是CPU核心供电的下MOS管损坏,也可能是各CPU各核心电压的电容短路,也可能是CPU芯片短路,也可能是主板19V端的滤波电容短路,所引起的电流大,还有一种是,插电看到可调电源的电流表为0.002左右时,接下开机键,电流能马上大幅上升,但下一秒,上升的电流又降回到0.002左右了。这种情况为,开机掉电现象,证明内部电路有轻微的短路现象。

笔记本电脑的维修方法(芯片级)的思路和纸上谈兵的较量

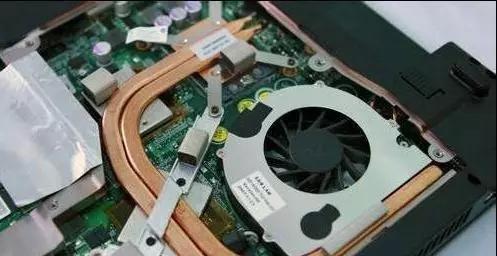

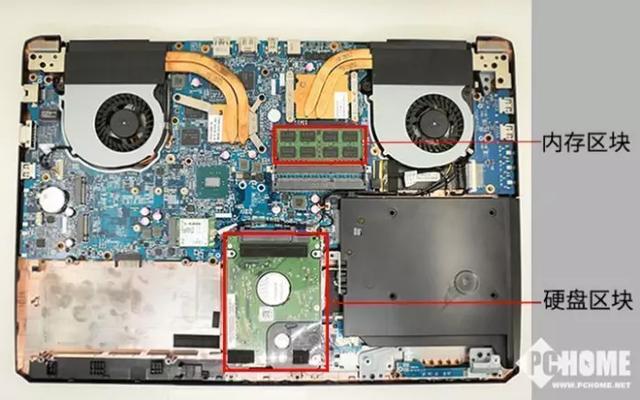

通过以上的开机测试,初步了解了这部待维修的笔记本电脑的损坏情况,然后经过20多分钟的拆开笔记本电脑外壳。拆开所有硬盘,显示屏,键盘等。只留下单单一快主板等待上电测试电路维修。

对于上电后,无待机电流的,有可能只是电源回路的保险管开路,按图纸和点位图找到这个保险管,准备更换,但考虑到有可能是电源主回路元器件损坏引起烧断保险管。要先用电阻测试法,用电阻档,测量电源保险管后的各路电路负载,只有在没测到短路情况下,才可换上新的电源保险管。

如果,测到有明显的短路,则按上电时电流表上电流大到5.000A的思路检修,测试19V回路,电源保险管后,一般有个电解,几个电贴片电容作滤波用,用电阻档,测19V对地,如短路,并且有多个电容时,不确定哪个电容短路,可用松香水涂抹几个电容,再通电,看哪个电容冒出烟,就是哪个电容坏。更换就可。

如测到不是19V短路,就可能是19V后各组电源短路,如CPU核心供电,南桥核心供电,内存供电等电源供电部分短路。按图纸和点位图查找测量各路的电源驱动IC芯片和电源调节管,先测各路的供电输出电感,短路的,则直接为0欧,是调整管下管短路,或此输出支路上所接的电容,或者是CPU芯片短路,排除短路方法为,先焊下,电源下管,测量后,如下管不坏,再一个个拆下来测这条电路上的,各个贴片电容。或者南桥,如拆下后,测量还是短路,则再用烧机法。在这电路上,用松香水涂抹几个电容,再通电,看哪个电容出烟,就是哪个电容坏,因短路的电容通电后会发热的。更换就可。

笔记本电脑的维修方法(芯片级)的思路和纸上谈兵的较量

如上电后,掉电的,通上电,通过电压测试方法,排查各组输出电压,如查到某组电压等于电源电压的,就一定是稳压上管短路,换新后,如电压正常了,但还不能开机,就要怀疑这组电压的负载,因高电压损坏了,就要换CPU,或南桥了。

也有某几个牌子的笔记本有个通病,就是CPU的核心供电的滤波电容漏电,导至开机上电后马上掉电的故障,换掉哪个在CPU座下的方形大电容就好了。

还有的,上电有电流,但按下开机键,电流不上升,不能开机,这种的,经排查各组供电电压,发现某组没电压输出,于是查找此组电压的电源调节芯片及电路。不能上电牵涉的方面电路很宽广的。

笔记本电脑的维修方法(芯片级)的思路和纸上谈兵的较量

开机按键没电压也不开机,按键损坏也不开机,于是先测开机按键电压,如没电压,查此电压供给支路。如有电压,且按下开关时,能测到个下降的电平,则按键开关也是好的。则跟据图纸和点位图,查找开关的电路,一直查下,直到EC芯片,分析测试,如EC芯片的工作条件不满足或电路不正常,则查找并维修更换坏件。(EC芯片就等于一个MCU微处理器芯片,按微处理芯片的工作条件结合原理图纸来查,不外就是:时钟,复位,电源,电源好等),如EC芯片和电路都正常,则再查EC输出到电源芯片,细查电源芯片的工作条件,如:(电源,芯片锯齿波,EN芯片使能),也要结合电路原理图细心分析,如发现工作条件不正常 ,查找故障并处理,如电源使能信号输入之电阻不正常,如因入水电阻损坏,则换好的电阻。如电源IC工作条件都正确提供给电源IC,则是电源IC损坏,换上新电源IC,开机,电压输出正常,装好笔记本外壳,开机,点亮。

笔记本电脑的维修方法(芯片级)的思路和纸上谈兵的较量

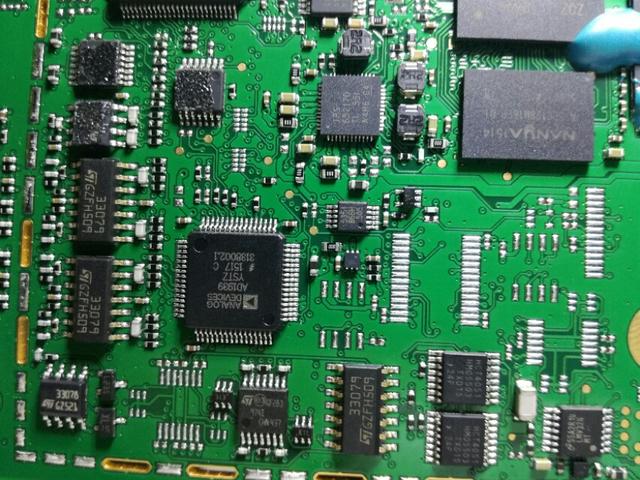

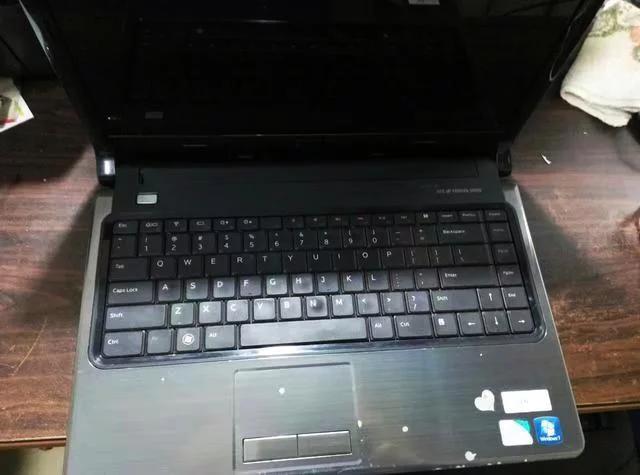

还有的按键不能输入字符,或连键的。按键的电路是和笔记本EC芯片相连的,曾修过一台连键的华硕笔记本电脑,刚开始,不考虑是按键损坏,以为是EC损坏,网上购回片新的,换上,还是连键,后来始怀疑是键盘坏,再网上购个新的键盘换上,还是连键,哪最后,只有是主板电路板短路了,找到连键的几个脚,挑断,并重新飞线硬接上,开机,故障修好。

笔记本还有的故障是黑屏的,但用强光照射,发现是有图象的,这时,只要是查下LCD屏的屏线上的背光19V供电线上的电压,一般都是这个电压支路的电路损坏,如烧坏接线排,供电保险烧断等。只要恢复这个19V供电,就一般能正常显示了。

还有一种是引起笔记本大量损坏的原因,是进水引起的各种故障!这种笔记本的故障维修,拆机后,第一步,就是尽可能的清理电路板上进水位置的水印,发现因水印所损坏的电阻,电容元件,MOS管,电源IC或别的IC,如EC芯片等烧坏的,要换上新的,断了的线路,要想办法接通,一切都搞好后,可通电再试机,之后,所出现的故障,就按常规方法检修就可以了。

笔记本电脑的维修方法(芯片级)的思路和纸上谈兵的较量

也有一种故障的笔记本,经查,什么元件都是好的,但就是不能开机,这时,可刷新下主板BIOS芯片的程序,一般就能修好开机,这是因为主板芯片在外部不知原因的干扰下,内部程序代码跑飞了部分或全部所引起的开机程序不能引导。

经过以上的修理过程,大多数笔记本都能修复的。
